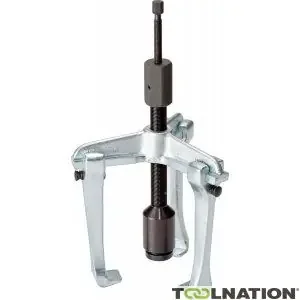

Gedore 2546558 1.07/4A1-B Extracteur universel à 3 bras, crochet tout acier avec frein de crochet

Description

Gedore 1.07/4A1-B Extracteur universel à 3 bras, crochet tout acier avec frein de crochet

Déscription

• ASimilaire à notre modèle standard 1.06, il s’agit d’un tracteur pour tous les secteurs industriels, en particulier pour la construction de moteurs électriques.
• Cet extracteur est adapté à la traction de courroies trapézoïdales lourdes à plusieurs étages, de volants, d’engrenages, etc.
• Les barres transversales sont fixées au moyeu selon un angle de 120 degrés.fixés par des goupilles
• Crochets à tirer forgés d’une seule pièce
• Avec frein de crochet – protection contre le glissement involontaire des crochets. Le crochet peut être déplacé sur la traverse en appuyant sur un bouton.
• Peut être utilisé comme un extracteur externe et interne en changeant les crochets.
• La broche peut être remplacée par une broche hydraulique si nécessaire (voir tableau).
• Sans la douille d’adaptation, le tracteur peut également être utilisé avec le kit de presse hydraulique 1.50.
• Sur demande, ce tracteur est également disponible avec plusieurs crochets.

Propreétagères

• Largeur du pied à crochet (c) 36 mm
• Profondeur du pied du crochet (d) 28 mm
• Épaisseur du pied à crochet au bord (e) 6,5 mm
• Broche hydraulique1.06/HSP3
• Sclé hexagonale de 36 mm
• Profondeur du mandrin 200 mm
• Portée -max- avec tirage extérieur (a a1) 580 mm
• Portée -min- avec tirage extérieur (a a1) 150 mm
• Portée -max- pour dessin intérieur (a2) 640 mm
• Portée -min- pour dessin intérieur (a2) 270 mm
• Taille de la broche (pas de vis x longueur) G 1″ x 360
• Capacité de remorquage (tonnes max.) 10,0 t

EAN: 4036976126020
Numéro d'article: 2546558
Fabricant: Gedore
